روتاری جوینت قطعه ای است که مایعات یا گاز را با فشار منتقل می کند.این قطعه معمولا قطعه ای از یک دستگاه و سیستم کلی است .در تجهیزات بسیار زیادی از این دستگاه استفاده می شود.روتاری جوینت ها انواع و مدل های مختلفی دارند.بدنه روتاری جوینت از چدن سا سایر فلزات ساخته می شود.جنس مواد اولیه و ساخت دقیق از جمله مهم ترین موارد در کیفیت یک روتاری جوینت است.روتاری جوینت ها را از روی تعداد پورت می توان به تک پورت و مولتی پورت تقسیم کرد.
روتاری جوینت
مهم ترین کار روتاری جوینت این است که در حین حرکت دوارگونه رول و یا غلطک و یا… این کارایی را دارد که در حین حرکت سیال مربوطه به بخار و یا روغن و … بوده را از طرفی داخل رول نموده و از طرفی دیگر که بخار و یاهر سیال دیگری که خنک گردیده و درجه آن از حد معین پایین تر آمده را از رول خارج نماید.
روتاری جوینت دارای قطعات مختلفی می باشد .هرکشوری نسبت به خواسته خود و نسبت به اهداف کاربری صنعت خود اقدام به تولید نوع خاصی از این محصول می کند .به همین دلیل روتاری جوینت های با نام کشورهای تولید کننده نیز شناخته می شوند. بعنوان مثال مانند ماشینهای آلمانی که آپشن های بالایی نسبت به ماشینهای دیگر دارد این روتورها نیز دارای آپشنهای مختلفی هستند که این موضوع باعث افزایش قیمت روتورجوینت ها می گردد.روتور جوینت بارکو آمریکایی نیز دارای کمترین قطعات و متعلقات درونی می باشد.
روتاری های کشورهای مختلف
آلمان-مایر-آمریکا-بارکو-جانسون جوینت -ژاپن-تاکیدا ورک-دوبلین-انگلیس –چک اسلواکی-بوزولوک-کره-ترکیه – ترک سل-روتو ترک-
به دلیل سادگی کا و کم بودن قطعات روتاری جوینت آمریکایی قطعات داخلی آن را ذکر می کنیم.

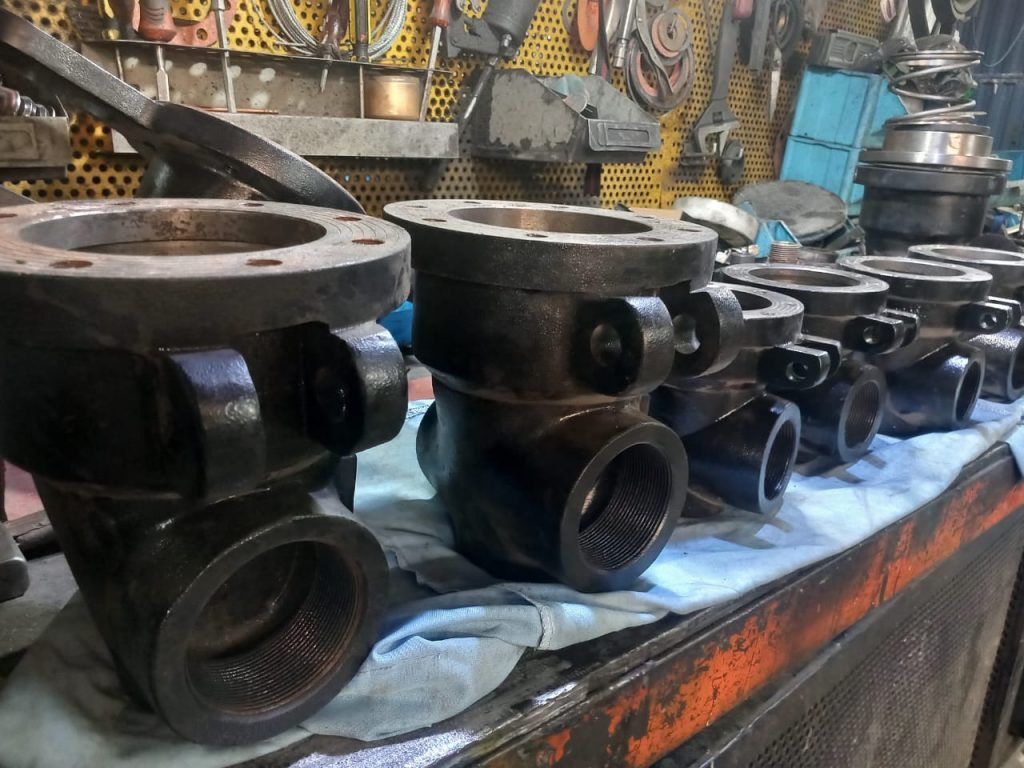

1- پوسته بدنهاز جنس چدن نشکن

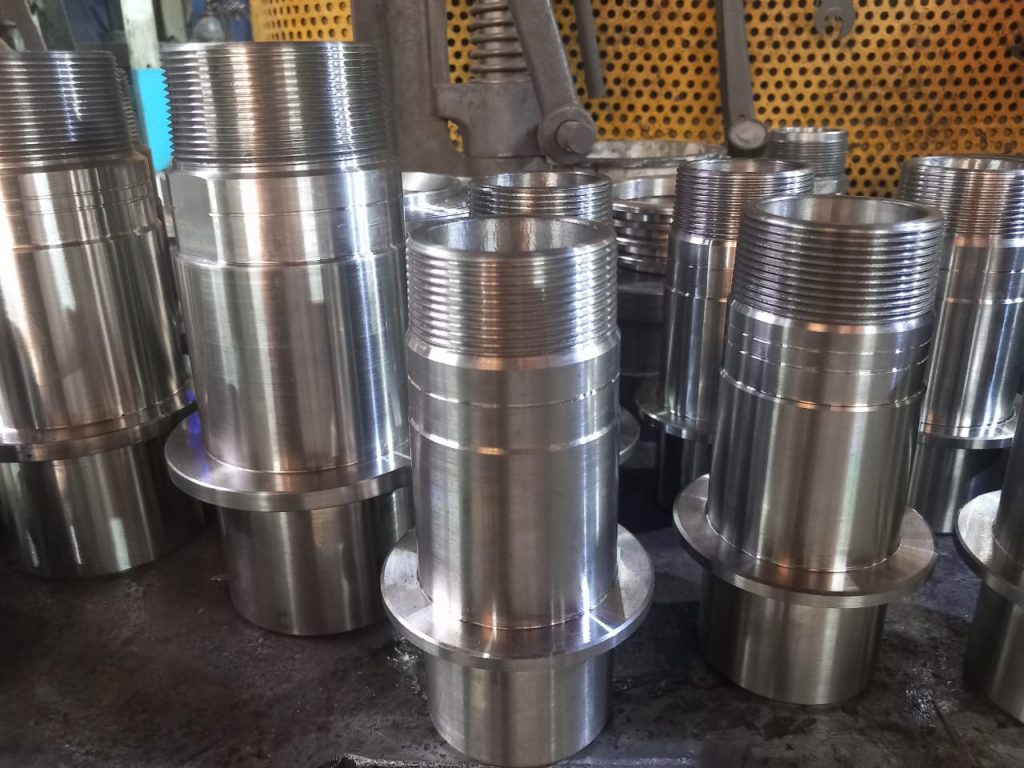

2-اسپول از جنس استنلس استیل 304 نگیر
3- بک اآپررینگ نگه دارنده فنر از جنس استیل استنلس استیل304
4- فنر از جنس استنلس استیل302 نگیر (فولاد فنر)
5- درب ازجنس استنلس استیل304 نگیر
6-گسکت آبندی بین درب و بدنه
7- ذغال 40% کربن ایتالیایی جهت درب
8- ذغال 40% کربن ایتالیایی جهت زیر اسپول
9- ذغال 40% کربن ایتالیایی جهت پوسته
10- خار فنریگوشواره ای جهت درب که ذغال درب بیروون نیاید
نحوه عملکرد روتاری جوینت آمریکایی:
این روتور جوینت دارای محفظه ای در انتها میباشد که TERED ایجاد گردیده و این دنده ایجاد شده در انتها که به یکی از فضای ایجاد شده در بدنه روتاری جوینت بوده باعث برگشت سیال می باشد که به صورت SOLB بوده که سیفون پایپ که حالا به تناوب و نسبت به طول و قطر رول میبایست در نظر گرفته شود و در بعضی از رولها که قطر بالایی دارند به صورت L درآورده می شود.این امر باعث ایجاد مکش و کشیدن سیال جهت تخلیه میگردد.درواقع روتور جوینتها در صنعت و وابسته شدن به روی رولها سه کار را باهم انجام ده
1- ورود سیال به رول و یا غلطک جهت گرم و یاسرد نمودن پروسه تولید
2- انجام کشت آوری و چرخش روتورجوینت به همرا ( اسپول روتوری) رول و یا غلطک
3- خروج بخار و یا روغن داغ که در پروسه تولید سرد گردیده ونیاز به چنج دارد(سی کوله شدن)
حال ببینیم چگونه این امر محق میگردد:
در ورود سیال به رول همانگونه که مستحضرید آب ورودی یا بخار توسط بویلر تولید میگردد و توسط متعلقات مربوطه به روتاری جوینت رسیده .این آب با فشاری که دارد معمولا در صنایع از 3بار تا12 بار فشار کاری پروسه های تولیدی اعم از کاغذ-کارتن و یا لاستیک و پلاستیک بوده که این فشار باعث میگردد که فشار تولیدی با فشار 12 بار وارد رول شود و این فشار باعث تجمیع و فشرده شدن داخل رول و یاغلطک میگردد که این مهم به آب میعان شده و سرد شده و یا آب داغ داخل رول فشارآورده وباعث میشود که سیفون کارگذاشته در داخل رول بدون هیچ پمپی و فقط با فشار ورودی این مهم شکل گیرد .آب میعان شده حداقل 100 تا120درجه باکمی بخار نیز از داخل سیفون به بیرون آید و این موضوع در سیال های دیگر نیز متفاوت بوده یعنی در جایی که سیال آب سرد میباشد و پروسه تولید مثلا پلاستیک به صورت نواری از روی رول گذشته و باعث گرم شدن آب داخل رول میگردد.و این عمل سیر کوله در تمامی پروسه های تولیدتکرار میگردد. حال چه آب باشد چه بخار و چه باد و یا روغن داغ .
در سال های اخیر و به همت شرکتهای همچون برکو انواع مختلفی از این محصول در داخل کشور تولید شده است.اما در عین حال برخی از انواع روتاری جوینت ها از خارج از کشور وارد می شوند.ترکیه و چین بیشترین سهم صادرات این محصول به ایران را دارند.همچنین برخی از شرکتهای خارجی نمایندگی های تولید و عرضه آن را دارند.شرکتها بر اساس نیاز و نوع دستگاه خود اقدام به تهیه روتاری مورد نیاز می نمایند.
روتاری جوینت با نام های دیگری نیز شناخته می شود که در زیر برخی از این نام ها را ذکر می کنیم.
1- قفل بخار
2- اتصالت گردان
3-کوف
4-روتاری جوینت
توصیف دقیق عملکرد روتاری جوینت:
روتاری جوینت وسیله ای است که اجازه چرخش و دوران به واحدهای متحد را می دهد.روتاری جوینت در واقع یک ایستگاه بین معبر تامین کننده انرژی و بخش گردان مانند غلتک , دوک و سیلندر می باشد.این قطعه اجازه جریان مایع را به داخل و بیرون بخش های دوار می دهد.مایع های سیال در روتاری جوینت و بخش های دوار شامل انواع جامدات و مایعات مانند روغن حرارتی ,آب ,سرد کننده و مایع های هیدرولیکی می باشد.
روتاری جوینت یا روتور جوینت یک والو انتقال دهنده سیال(مایعات وگاز) به شکل (سرد و گرم ) می باشد که جهت استفاده در مواردی که قسمتهایی از دستگاه میبایست در حال چرخش انتقال سیال انجام شود به کار می رود .روتوری جوینت یا روتور جوینت های ساخت گروه صنعتی برکو در دو گروه روتاری جوینت های با سرعت دورانی پایین ( کمتر از 150 دور بر دقیقه ) و روتاری جوینت های با سرعت دورانی بالا ( حداکثر6000rpm) ساخته میشوند .
روتاری جوینت برای سرد و گرم کردن و انتقال مایع و قدرت نیز به کار میرود.از روتاری جوینت به عنوان دریچه روتار,جفت روتار ,روتورسیل ,روتار هوا نیز یاد می شود.روتاری جوینت چرخان محکم به دریچه داخلی چفت میشود.در طول زمان جریان مایعات از روتاری جوینت قسمت ثابت ,ثابت میماند و روتاری جوینت میچرخد.در زیر فشار زیاد و حرکت مداوم ,روتاری جوینت حول محور میچرخد.طراحی روتاری جوینت بسته به محل نصب میتواند اشکال گوناگونی داشته باشد.
تمامی روتاری جوینت های ساخته شده بصورت 100درصد با فشار 12 بار و سرعت دورانی 56rpm بمدت 10 دقیقه تست می شوند .در گروه صنعتی برکو بیش از 50مدل روتاری جوینت ساخته میشود . این کارخانه با توجه به راه اندازی واحد طراحی و توسعه و در دست داشتن نرم افزار و سخت افزار های مناسب امکان طراحی و ساخت روتاری جوینت های مناسب جهت صنایع مختلف را دارا میباشد .
روتاری جوینت میتواند اشکال ,سایزو ابعاد مختلفی داشته باشد .روتور جوینت ها چهار پایه اصلی دارند که شامل بخش غلاف ,محور,یاتاقان و ایستگاه می باشد. در روتاری جوینت از فولاد و الومینیوم برای مقاومت در برابر انواع فشار استفاده می شود.بخش غلاف روتاری جوینت بخشی است که تمام بخش های روتاری جوینت را کنار هم نگه میدارد.غلاف روتاری جوینت یک معبر ورودی که به بخش تامین کننده وصل میشود.روتاری جوینت همچنین میتواند یک بخش خروجی نیز داشته باشد هر دو این بخش های روتاری جوینت برای چرخاندن و بیرون راندن مایع به بیرون استفاده میشود. در روتاری جوینت های کوچک غلاف به مانند یک معبر میباشد و در روتاری جوینت های بزرگ به مانند یک یاتاقان میباشد.
محور روتاری جوینت ماده سیال را در در درون روتاری جوینت به حرکت درمی آورد. در بسیاری از موارد محور روتاری جوینت با گردونه خواهد چرخید.اما در بعضی دستاهها محور روتاری جوینت نقش غلاف را بر عهده خواهد گرفت.یاتاقان و معبر در کنار محور قرار میگیرند.یاتاقان دومین بخش اساسی روتاری جوینت می باشد. روتاری جوینت میتواند یک یاتاقان داشته باشد اما روتاری جوینت چند یاتاقانه معمول تر است.روتاری جوینت در هنگم نصب میتواند در کنار یا انتهای یاتاقان قرار گیرد.هسته روتاری جوینت دارای یک معبر میباشد.معبر از ریزش و خروج ماده سیال به بیرون از روتاری جوینت کمک میکند.
روتاری جوینت در تهران هم توسط شرکت های بسیاری تولید و عرضه می شود . گروه صنعتی برکو هم به عنوان یک شرکت معتبر تولید کننده روتاری جوینت در تهران فعالیت گسترده ای در زمینه تولید انواع روتاری جوینت دارد . این شرکت همچنین به فروش روتاری جوینت در تهران نیز می پردازد . برکو صنعت فروشنده روتاری جوینت اصفهان نیز می باشد .
برکو با سالها سابقه به فروش روتاری جوینت می پردازد . قبل از خرید هر نوع روتاری جوینت ابتدا با ما تماس بگیرید تا به شما در این زمینه مشورت بدهیم .گروه صنعتی برکو به عنوان تنها مرکز تولید روتاری جوینت در ایران و تنها روتاری جوینت ثبت شده در ایران میباشد و با توجه به سالها تجربه دراین زمینه اقدام به ارائه بهترین ومناسب ترین دستگاههای تقطیردرخلا یا روتاری اواپراتور آزمایشگاهی نموده است . این شرکت با بهره گیری از نیروی فنی مجرب و کارآزموده دراین زمینه توانسته رضایت مشتریان خود را تاکنون تامین نماید .
شیر روتاری جوینت در طیف گسترده ای از صنایع از جمله اتوماسیون کارخانجات ، تجهیزات سنگین ، بسته بندی ، پزشکی ، نفت و گاز ، هوا فضا و … استفاده می شود .
مفصل گردان ( مفصل چرخشی ):مفصل گردان یا مفصل چرخشی قطعاتی دقیق برای ارتباط بین لوله های ثابت و قطعات دوار ماشین آلات می باشند . و باعث انتقال مواد گازی ، مایع و یا نیمه جامد به ماشین آلات می شوند . همچنین بسته به کاربرد آن می تواند بیش از یک کانال داشته باشد .. تعداد کانال ها از ۲ تا ۳۵ کانال متفاوت است .
تعمیرات روتاری جوینت :از جمله خدمات گروه صنعتی برکو تعمیرات تخصصی روتاری جوینت می باشد .
در صورت ایراد در انواع روتاری جوینت شما می توانید با مراجعه به شرکت ما و یابا تماس با برکو صنعت اطلاعات لازم را کسب نمایید.
قیمت روتاری جوینت :روتاری جوینت در انواع مختلف و متفاوتی وجود دارند که قیمت آن ها با توجه به کاربرد و کیفیت آن ها متفاوت می باشد. برکو هم انواع روتاری جوینت ها را برای کاربرد های مختلف تولید و عرضه می کند . همچنین برای رفاه حال مشتریان خود قیمت روتاری جوینت خود را کاهش داده است .
گروه صنعتی برکو اختراع 3 نوع روتاری جوینت را در کارنامه صنعتی خود داشته و همیشه در جهت نیل به بهبود و نوآوری در زمینه های مختلف صنعتی تلاش میکند.
برای دانلود فایل پی دی اف توضیحات تکمیلی روتاری جوینت بر روی لینک زیر کلیک کنید.
دانلود فایل pdf حجم فایل 3.89 مگابایت
گارنتی محصولات روتاری جوینت
کلیه محصولات روتاری جوینت تولید شده در صنعت سازان برکو دارای یک سال گارانتی بی قید و شرط می باشند.همچنین در صورت پایان مهلت گارانتی تعمیرات تخصص روتاری جوینت فروخته شده توسط صنعت سازان برکو در این مرکز انجام می شود.
