روتاری جوینت هوا یا Air Rotary Joint قطعهای مکانیکی است که اجازه میدهد هوا یا گاز فشرده از یک بخش ثابت به یک بخش در حال چرخش منتقل شود، بدون اینکه نشتی ایجاد شود. به بیان ساده وقتی یک شفت یا محور در حال چرخش است ولی نیاز داریم هوای فشرده وارد آن شود، از روتاری جوینت هوا استفاده میکنیم.

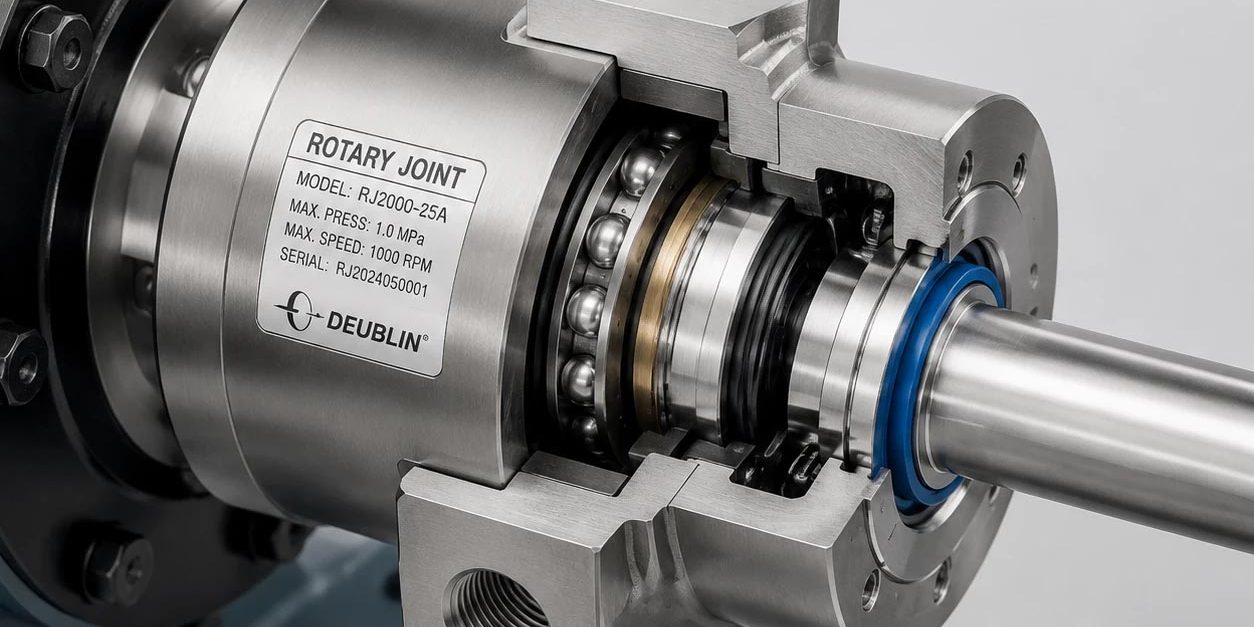

ساختار کلی آن شامل بدنه ثابت، شفت یا قسمت چرخان، آببندها (سیلها)، بلبرینگها و مسیر عبور هوا است. مهمترین وظیفه آن این است که همزمان با چرخش، مسیر عبور هوا را کاملاً آببندی نگه دارد.
کاربردهای روتاری جوینت هوا
این قطعه در بسیاری از ماشینآلات صنعتی مورد استفاده در صنایع بسته بندی، اتوماسیون صنعتی، صنعت چاپ، صنایع غذایی و … کاربرد دارد.
فرق روتاری جوینت هوا با سایر روتاری جوینتها
تفاوت اصلی در نوع سیال، طراحی آببندی و شرایط کاری است.
1. نوع سیال
روتاری جوینت هوا برای عبور هوا یا گاز طراحی شده است، در حالی که اغلب روتاری جوینتها برای موارد زیر ساخته شده اند:
– آب
– روغن
– بخار
– سیالات حرارتی
– خنککنندهها
2. فشار و دما
روتاری جوینتهای بخار یا روغن داغ باید دما و فشار بسیار بالاتری را تحمل کنند.
اما روتاری جوینت هوا معمولاً در دماهای پایینتر و فشارهای متوسط کار میکند.
3.طراحی داخلی
روتاری جوینتهای مخصوص آب یا روغن ممکن است مسیرهای خنککاری خاص یا متریال مقاوم به خوردگی داشته باشند، اما روتاری جوینت هوا اغلب طراحی سادهتر و سبکتری دارد.
4.تعداد کانال
بعضی روتاری جوینتهای هوا چند کاناله هستند و میتوانند چند مسیر هوا یا گاز را همزمان منتقل کنند.
