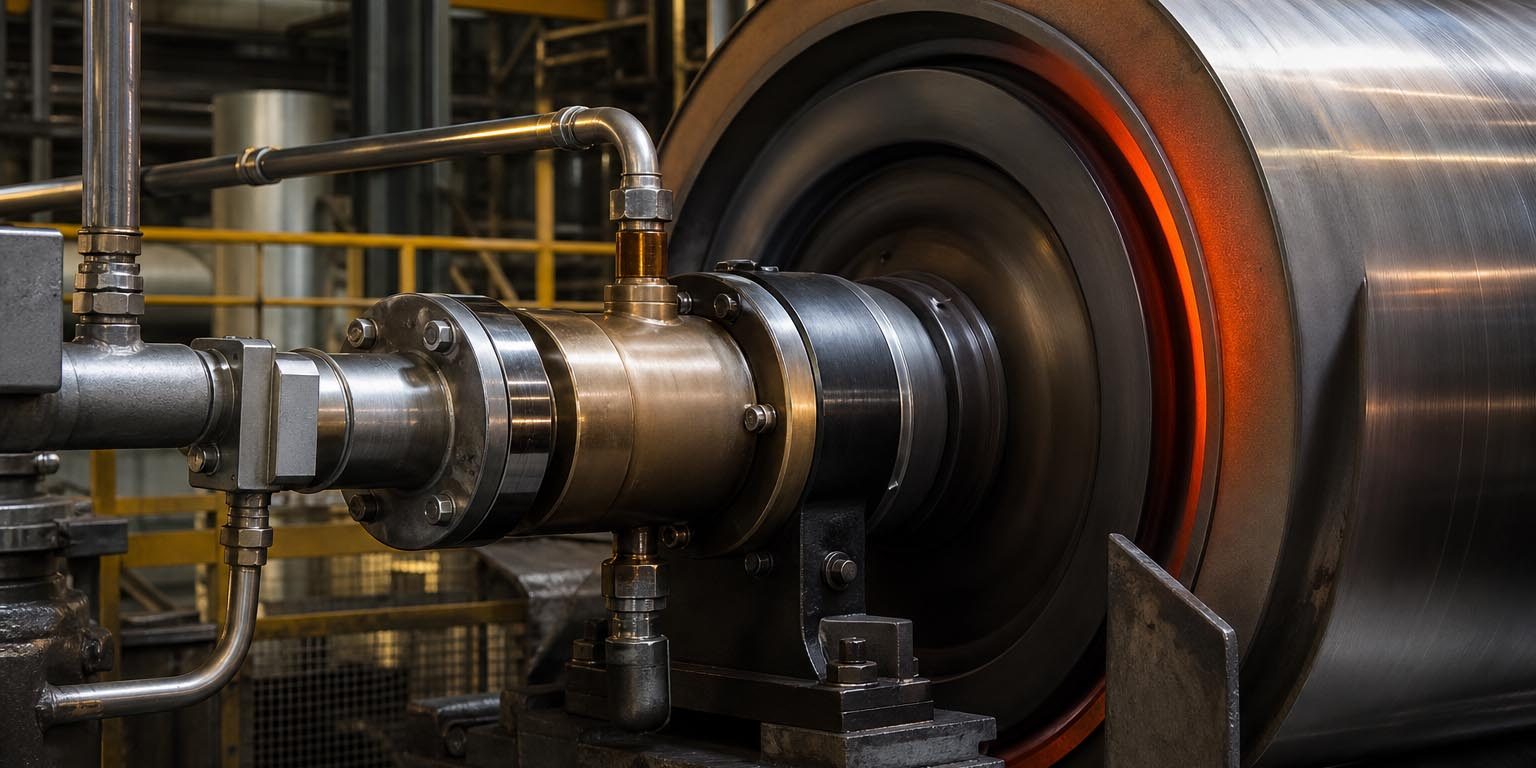

روتاری جوینت روغن داغ یکی از تجهیزات مورد استفاده در سیستمهای انتقال سیال حرارتی است که برای انتقال روغن داغ از بخش ثابت یک دستگاه به بخش دوار آن استفاده میشود.
روتاری جوینت روغن داغ برای کار در دماهای بالا طراحی میشود، زیرا روغن داغ معمولاً در فرآیندهای صنعتی برای انتقال حرارت یکنواخت و کنترلشده استفاده میشود.
کارکرد روتاری جوینت روغن داغ
وظیفه اصلی روتاری جوینت روغن داغ انتقال پیوسته روغن حرارتی به تجهیزاتی است که در حال چرخش هستند. در واقع اگر بخواهیم سادهتر بگوییم، این قطعه امکان میدهد روغن داغ از لولهکشی ثابت کارخانه وارد غلتک، درام، سیلندر یا هر بخش دوار دیگر شود، بدون اینکه در اثر چرخش اتصال قطع شود یا نشتی رخ دهد.
در بسیاری از کاربردها، روتاری جوینت روغن داغ به نحوی طراحی میشود که ضمن انتقال روغن، توزیع یکنواخت حرارت را در سطح تجهیز دوار ممکن سازد. زیرا کیفیت محصول نهایی تا حد زیادی به یکنواختی دما وابسته است.
تفاوت روتاری جوینت روغن داغ با روتاری جوینت آب
روتاری جوینت آب برای انتقال آب سرد یا گرم در فشار و دمایی بهمراتب پایینتر از روغن داغ استفاده میشود. مهمترین تفاوت این دو نوع روتاری جوینت در شرایط کاری آنهاست. روتاری جوینت روغن داغ باید تحمل دمای بسیار بالاتر را داشته باشد و در برابر انبساط حرارتی، افت خواص آببندی و فرسایش ناشی از حرارت مقاوم باشد. در حالی که روتاری جوینت آب معمولاً برای کاربردهایی طراحی میشود که حساسیت حرارتی کمتری دارند.
در روتاری جوینت آب، نوع آببندیها و متریال داخلی میتواند سادهتر باشد، اما در نوع مخصوص روغن داغ، آببندها باید از موادی انتخاب شوند که در دمای بالا دچار خشکشدن، ترکخوردگی یا افت عملکرد نشوند. همچنین طراحی داخلی روتاری جوینت روغن داغ معمولاً برای مدیریت بهتر تنشهای حرارتی و جلوگیری از خرابی زودهنگام پیچیدهتر است.
از نظر نوع سیال نیز تفاوت مهمی وجود دارد. آب ویژگیهای فیزیکی متفاوتی نسبت به روغن حرارتی دارد. روغن داغ دارای ویسکوزیته متفاوت، رفتار حرارتی خاص و نیازمندیهای ویژه در گردش و انتقال است. بنابراین روتاری جوینتی که برای آب ساخته شده باشد الزاماً برای روغن داغ مناسب نیست، حتی اگر از نظر ابعاد ظاهری مشابه به نظر برسد.
تفاوت روتاری جوینت روغن داغ با روتاری جوینت هوا
تفاوت اصلی روتاری جوینت هوا با روتاری جوینت روغن داغ در ماهیت سیال و شرایط عملکرد است. هوا سیالی تراکمپذیر است، در حالی که روغن داغ تراکمناپذیر و حامل حرارت است. همین تفاوت باعث میشود ساختار، نوع آببندی، فشار کاری، طراحی مسیر عبور سیال و الزامات ایمنی در این دو نوع کاملاً با یکدیگر فرق داشته باشد.
در روتاری جوینت هوا، تمرکز اصلی بر جلوگیری از افت فشار، کنترل نشتی هوا و حفظ عملکرد پنوماتیکی سیستم است. اما در روتاری جوینت روغن داغ، علاوه بر جلوگیری از نشتی، تحمل دما، حفظ انتقال حرارت و مقاومت در برابر داغشدن طولانیمدت نیز اهمیت بالایی دارد. به همین دلیل نوع روغنکاری، جنس قطعات و شیوه آببندی در این دو تجهیز متفاوت است.
بهصورت کلی میتوان گفت روتاری جوینت هوا بیشتر برای انتقال انرژی پنوماتیکی به کار میرود، در حالی که روتاری جوینت روغن داغ برای انتقال انرژی حرارتی استفاده میشود. در نتیجه انتخاب میان این دو کاملاً وابسته به نوع فرآیند صنعتی و سیال مورد استفاده است.
ویژگیهای مهم روتاری جوینت روغن داغ
روتاری جوینت روغن داغ باید دارای مقاومت حرارتی بالا باشد تا در دماهای زیاد دچار تغییر شکل یا افت عملکرد نشود. همچنین آببندی آن باید بسیار مطمئن باشد، زیرا کوچکترین نشتی در سیستم روغن داغ میتواند خطرناک و پرهزینه باشد. از دیگر ویژگیهای مهم این تجهیز میتوان به تحمل فشار کاری مناسب، دوام در شرایط چرخش مداوم، مقاومت در برابر سایش و قابلیت کارکرد پایدار در بلندمدت اشاره کرد.
یکی دیگر از ویژگیهای مهم، طراحی مناسب برای کاهش تنش مکانیکی و حرارتی است. چون در این نوع کاربردها همزمان فشار، دما و حرکت دورانی وجود دارد، هرگونه ضعف در طراحی میتواند باعث خرابی زودهنگام شود. به همین دلیل در مدلهای صنعتی باکیفیت معمولاً از ساختارهای تقویتشده و مواد اولیه مهندسیشده استفاده میشود.
کاربرد روتاری جوینت روغن داغ در صنایع مختلف
روتاری جوینت روغن داغ در صنایع متعددی کاربرد دارد. یکی از مهمترین حوزههای استفاده از آن، صنعت پلاستیک و پلیمر است. در دستگاههایی مانند کلندر، اکسترودر، رولهای حرارتی و ماشینآلات شکلدهی، لازم است حرارت یکنواخت به بخشهای دوار منتقل شود. روتاری جوینت در اینجا نقش اساسی در کنترل دما و کیفیت تولید دارد.
در صنعت چاپ و بستهبندی نیز این تجهیز بسیار پرکاربرد است. بسیاری از غلتکها و سیلندرهای چاپ نیاز به گرمایش دقیق دارند تا کیفیت نهایی چاپ، چسبندگی لایهها و سرعت تولید در سطح مطلوب باقی بماند. روغن داغ به دلیل پایداری حرارتی مناسب، انتخاب رایجی در این سیستمهاست و انتقال آن بدون روتاری جوینت امکانپذیر نیست.
صنعت نساجی نیز از دیگر بخشهایی است که در آن روتاری جوینت روغن داغ استفاده میشود. در ماشینآلات خشککن، اتوپرس، رولهای حرارتی و تجهیزات تکمیل پارچه، تأمین حرارت یکنواخت اهمیت زیادی دارد. این تجهیز کمک میکند گرما بهصورت پایدار و کنترلشده به اجزای دوار منتقل شود.
در صنایع غذایی نیز در برخی ماشینآلات فرآوری و خشککردن، از روغن داغ برای ایجاد حرارت غیرمستقیم استفاده میشود. در این کاربردها روتاری جوینت باید علاوه بر تحمل دما، از نظر بهداشتی و ایمنی نیز متناسب با استانداردهای صنعتی انتخاب شود.
همچنین در صنایع کاغذ، کارتن، چوب، لاستیک، لمینیت، روکشکاری و برخی فرآیندهای شیمیایی، روتاری جوینت روغن داغ بهعنوان یکی از اجزای کلیدی سیستم انتقال حرارت شناخته میشود. هر جا که یک غلتک، درام یا سیلندر دوار نیاز به گرمایش مداوم داشته باشد، این قطعه میتواند حضور داشته باشد.
اهمیت انتخاب صحیح روتاری جوینت روغن داغ
انتخاب روتاری جوینت مناسب برای روغن داغ اهمیت بسیار زیادی دارد. اگر این تجهیز متناسب با دما، فشار، سرعت چرخش و نوع روغن انتخاب نشود، ممکن است نشتی، افت راندمان، خرابی آببندی و توقف خط تولید رخ دهد. به همین دلیل هنگام انتخاب باید مشخصاتی مانند دمای کاری، فشار سیستم، نوع نصب، سرعت دوران، ظرفیت جریان روغن و شرایط محیطی بررسی شود.
